■製品の概要

SOULNOTE のコンセプト    ” 演奏者の魂を目の前に蘇らせる音 ”       に原点回帰を目指しながらも、

「新生 SOULNOTE」として徹底的なこだわりを持って、今だからこそできる最高のアナログ・プリメイン・ アンプとソウルノートファン待望の一体型  CD  プレーヤーを  10  年の節目にあえて投入いたします。



■モデル展開と価格

品名	モデル名	色	本体価格 ( 税抜)
インテグレーテッドアンプ	A-1	プラチナム・シルバー	¥170,000
CD プレーヤー	C-1	プラチナム・シルバー	¥180,000

※各モデルともブラックを  250 台限定生産致します。

■主な特長

A-1（プラチナム・シルバー）                                                      C-1（プラチナム・シルバー）

《 A-1》

   1. 完全無帰還ディスクリート回路

2.  ハイスピードディスクリート無帰還電源
3.  無接点ワイヤリング

4.  出力トランジスタペアリング

5.   リレー切替え方式バランスアッテネーター

6.   ダイレクトメカニカルアースコンストラクション

7.   共振コントロールシンメトリー筐体



　　 《C-1》

   1. アナログバランス出力

2.  専用デジタルダイレクト出力

3. 2 倍速読み出しバッファリング回路

4. 180VA のトロイダル電源トランンス

5. マイコンストップ機能

6.   ダイレクトメカニカルアースコンストラクション

7.   共振コントロールシンメトリー筐体

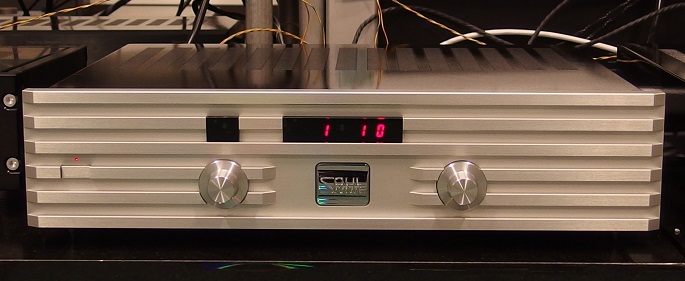

【インテグレーテッドアンプ       A-1】

1.  完全無帰還ディスクリート回路

SOULNOTE オリジナル完全無帰還ディスクリート回路の特性を生かす

 ため、グランドプレーンのスター配線、ローカル無帰還レギュレータの

 一元化、ダイレクトカップリングルートの採用、

ドライブ電流のベスト チューニングなど、細部にわたり徹底的に再検討を

行い、躍動感、 スピード感、ワイドレンジ化をさらに進めました。





2. ハイスピードディスクリート無帰還電源 新開発プラスマイナス独立巻線のバイファラ巻大容量トロイダルトランスの採用に加え、高耐圧・小容量 フィルターコンデンサの多数パラ接続による低インピーダンス化、ファーストリカバリ整流ダイオードの採用、 整流ダイオードの電源トランスへの近傍配置による電流ループの最短化など、電源ラインのスピードアップを細部にわたり徹底的にリファイン。S/N     感・スピード感がさらに高まっています。



3. 無接点ワイヤリング 信号系の全てのコネクタ類を排除し、コネクタによる接点を無くす構成を実現しました。また、プリント基板 を立体的に組み合わせる事で、給電ラインの低インピーダンス化とスター配線にこだわったワイヤリングを 実現しています。これらにより    S/N   感が改善され、経年劣化による接点の接触不良の心配もありません。



4. 出力トランジスタペアリング

出力トランジスタには低 Cob・高 Ft でコンプリ精度の高いトランジスタを採用しています。さらに特性の 揃ったものをセレクトしてペアリングしています。これにより音像のフォーカスと立体感が向上しています。



5. リレー切替え方式バランスアッテネーター 音量調整には従来の回転型摺動子付きボリュームや電子ボリュームではなく、新開発の リレーアッテネータ方式をバランス型で採用しました。透明感が飛躍的に向上し、音像が 立体的に浮かび上がります。また、小音量時のクオリティーも格段に向上し、ギャングエラー の心配もありません。



6. ダイレクトメカニカルアースコンストラクション トランスの重心の直下にスパイクピンを直接マウントさせることで、 トランスの有害な振動は、筐体全体に干渉せず、ダイレクトに筐体外 に排除されます。
これにより、活き活きした音楽表現と高 S/N 感の 両立を可能にしています。



7.  共振コントロールシンメトリー筐体 筐体は、剛性バランスを高めつつ共振の鋭さ（Q 値）をコントロールしたシンメトリー 構造です。高剛性化筐体にありがちな音の閉塞感を排除し、高解像度で開放的のある SOULNOTE サウンドを実現しています。新開発の重量級デザインアルミフロント パネルもこの共振コントロールの一役を担っています。

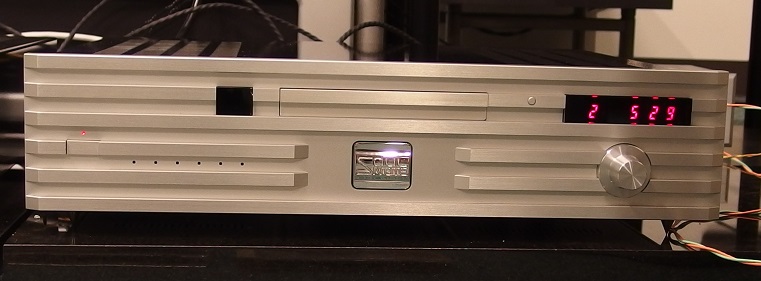

【CD プレーヤー     C-1】

1. アナログバランス出力

Texas Instruments 社製 24bit アドバンスト・セグメント・オーディオ・ ステレオ DAC ＜ PCM1792A ＞をデュアルで搭載し、L/R を完全にセパレー トしています。DAC の balanced current output を SOULNOTE 伝統の 高精度抵抗による I/V コンバーターと広帯域でハイスピードな Non-NFB フルディスクリートアンプでバランス信号のまま出力します。 完全対称の理想的なバランスサーキットを構成することにより、繊細かつ 雄大なダイナミックレンジを獲得しています。



2. 専用デジタルダイレクト出力 超高速ドライバーの搭載により、デコーダーから取り出したサンプリング周波数 44.1kHz の S/P DIF 信号を 余裕をもって出力し、デバイス性能による遅延や出力波形の乱れを排除しています。ノーマル出力とは別に、 SOULNOTE プロダクト専用ダイレクト出力を搭載。トランスを持たないダイレクト出力回路は純粋な矩形波 信号を送り出し、受信側の回路に不要なノイズ成分を与えません。（他社製品は接続できません。）



3.   2 倍速読み出しバッファリング回路

2 倍速で読み出すバッファリング回路を搭載。CD の中に含まれるジッター成分、サーボ系からの位相雑音 成分を排除し、CD    に含まれる情報のすべてを後段の出力回路に受け渡します。



4.  180VA のトロイダル電源トランンス

CD プレーヤーとしては圧倒的に巨大な 180VA のトロイダル電源トランスを搭載。 アナログ出力回路には、Power アンプ並の容量を持つプラスマイナス独立巻線バイファラ巻大容量トロイダ ルトランスから高速整流平滑回路に電力供給しています。デジタル回路には、独自の負帰還定電圧電源を使用。 高周波のクロックやデータ、モータなどで発生するノイズに一切影響されない高速かつ高容量の回路設計とし ており、不要輻射対策でよく用いられる音質に大きな影響を及ぼすインダクタンスは使用していません。



5. マイコンストップ機能

CD 再生時にディスプレイを OFF にして、リピート等のトリック再生を行わない場合、ノイズ源でもある マイコンの動作をストップさせています。本製品における最高音質再生を可能にしています。



6.  ダイレクトメカニカルアースコンストラクション

CD メカニズムと電源トランスを完全にセンターに配置し、アナログ部とデジタル部を 振り分けるレイアウト。電源トランスは、トランスの重心の直下にスパイクピンを直接 マウントさせています。トランスの有害な振動は、筐体全体に干渉せず、ダイレクトに 筐体外に排除されます。CD メカニズムは、その上下を包み込む剛性の高い専用シャーシ に固定し、こちらも筐体とは別ピースとしました。



7.      共振コントロールシンメトリー筐体 筐体は、剛性バランスを高めつつ共振の鋭さ（Q 値）をコントロールしたシンメトリー 構造です。高剛性化筐体にありがちな音の閉塞感を排除し、高解像度で開放的のある SOULNOTE サウンドを実現しています。新開発の重量級デザインアルミフロント パネルもこの共振コントロールの一役を担っています。
